系統介紹

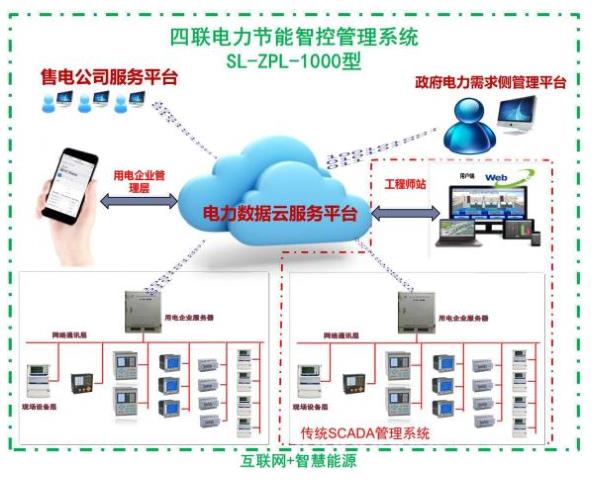

     SL-ZPL-1000型電力節能智控系統是在配電用戶端安裝一系列電量傳感器，監測各類電力儀器儀表及繼電保護回路，通過各種通訊規約采集數據至用戶本地服務器，再通過4G無線路由器由移動無線網絡傳輸至公司數據存儲中心云服務平臺，在云服務平臺上，對用戶的電力數據、用電狀態進行數學建模、能耗分析等大量的數據處理運算；然后將用電數據及運算的結果參數發送至客戶的手機APP端及用戶電腦端；構成一個完整的系統鏈路；從而為管理者和技術人員提供實時的電力在線監控，故障預測、故障報警、電能耗分析，電量管理考核等，滿足用戶對用電監控的要求。

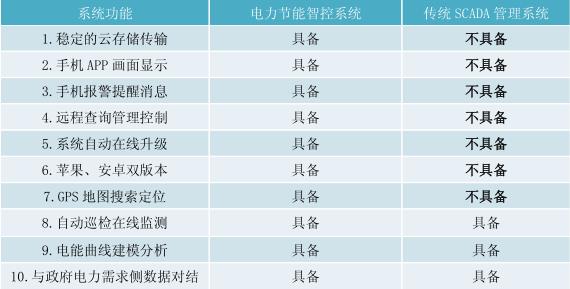

SL-ZPL-1000電力節能智控管理系統與其傳統SCADA管理系統的區別



SL-ZPL-1000電力節能智控管理系統設計標準

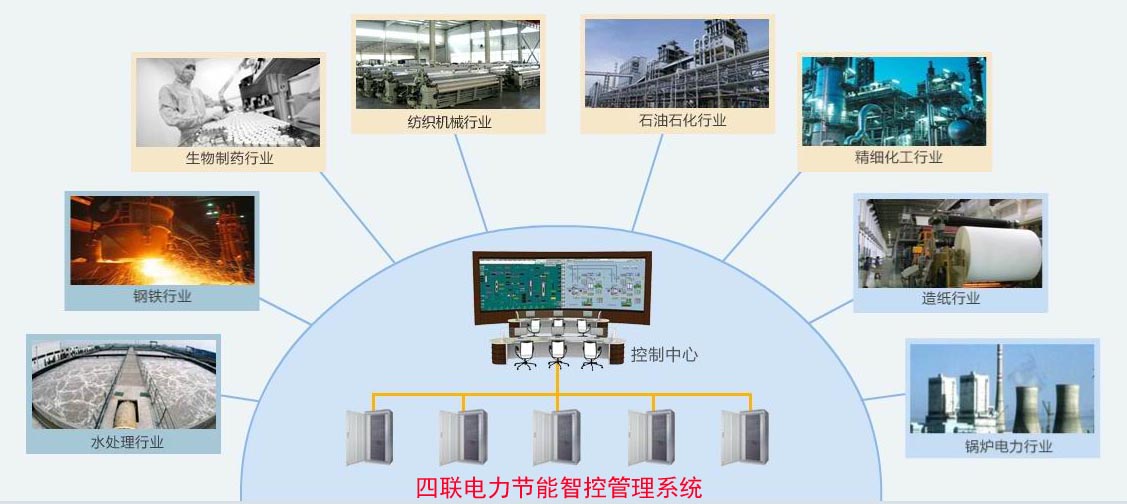

SL-ZPL-1000電力節能智控管理系統適用范圍
      SL-ZPL-1000型電力節能智控系統，廣泛適用從0.4KV～110KV電壓等級間的大型公建、商業廣場、工礦企業、酒店、醫院、物業、政府、學校等各行業用電用戶。

SL-ZPL-1000電力節能智控管理系統的優勢
◆ 用電管理自動化水平高
      SL-ZPL-1000電力節能智控管理系統全天候自動采集檢測所有電能數據，手機畫面盡收眼底。取代傳統的監控SCADA運行值班，做到無人值守，安全運行，通過對用戶配電網絡和電氣設備的不間斷的保護和監控，提高供電可靠性和供電系統的自動化水平。
      SL-ZPL-1000電力節能智控管理系統采集電能數據存儲至云平臺，數據存儲5年，可查詢打印。由傳統的人員被動監控，進化到云端主動不間斷監控，提高監控強度，防患偶發電氣故障，同時配合線下?lián)屝迗F(tuán)隊，由聘用專職非專業的人員看守、遇事再叫維保單位，改為短時使用專業人員處理，提高故障處理效率，節省人力成本；此外，該系統把人的經驗轉成專家系統，用系統平臺代替人工進行基礎的、重復性的、大數據分析，不僅擴大經驗服務范圍，還降低專業服務成本。


◆ 企業用戶用電管理便捷
      SL-ZPL-1000電力節能智控管理系統在云端數據自動形成電能分、時、日、月、年曲線圖，自動分析、建模，自動巡檢、自動鎖定故障點并報警，能及時處理以減少故障對企業生產的影響。系統功能不受地點、時間限制，手機在線顯示、分析、報警提示，成為企業電力管控中心，讓用戶做到“一機在手，節能無憂”。
      SL-ZPL-1000電力節能智控管理系統采用了數字化的故障指示器和數字化的通信技術，主要用于客戶配電房輸配電系統上，該系統可監測線路短路、接地、過負荷、斷線、停電、盜割等，幫助電力運維人員迅速查找故障點，避免了事故進一步擴大。
◆ 提高企業用電的效率
      SL-ZPL-1000電力節能智控管理系統可讓用戶采用用電托管，降低人工成本。
      系統強大自動巡檢、自動故障報警功能，避免電氣設備損壞并延長電氣設備的使用壽命。大大降低企業在電氣設備方面的投資浪費。
      SL-ZPL-1000電力節能智控管理系統為企業提供真實，精準的用電數據，使每個生產單元建立建全考核機制，杜絕跑冒漏滴，人為浪費。讓企業在用電管理成本大大減少，節約成本。
      SL-ZPL-1000電力節能智控管理系統作為企業電力用戶側管理平臺，它和政府用電力需求側管理平臺實施數據接入，即可享受政府電價優惠和用電政策支持。

SL-ZPL-1000電力節能智控管理系統功能
◆自動監測功能

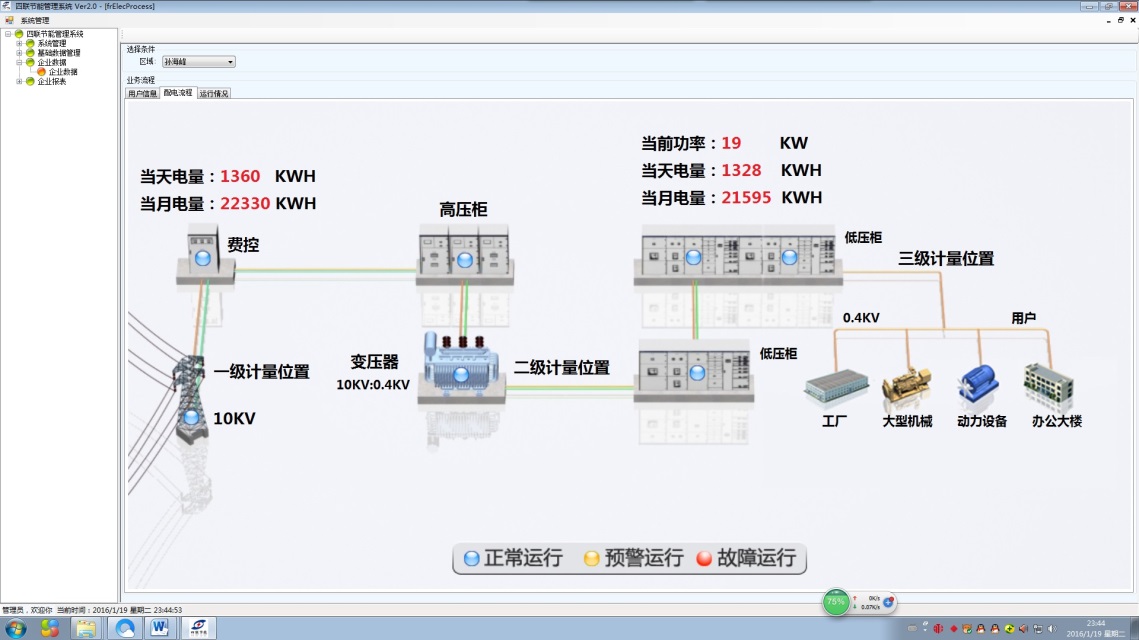

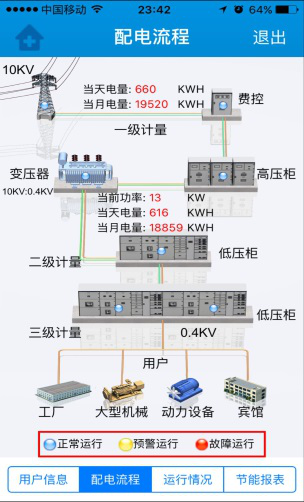

      SL-ZPL-1000電力節能智控管理系統具備友好的人機界面，能夠以直觀的形式顯示配電線路的節點情況，同時將實時采集的各回路的電參量信息，以及主配電回路開關的分、合閘狀態及相關故障、告警信號、實時顯示在系統界面中。讓企業管理者對企業用電運行情況一目了然，為企業電力節能提供有效依據。

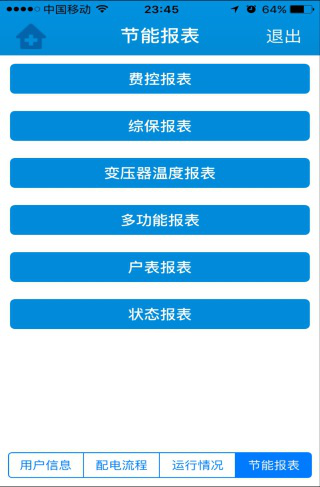

◆生成電能報表
      SL-ZPL-1000電力節能智控管理系統以豐富的數據報表體現計量體系的完整性。系統具備各回路定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各主配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可追溯，維護計量體系的正確性。

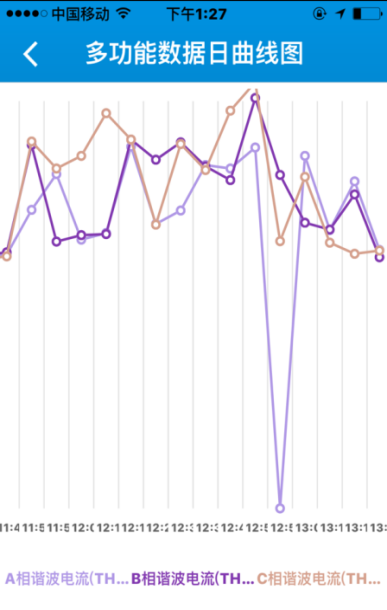

◆用電運行曲線
      SL-ZPL-1000電力節能智控管理系統對配電系統低壓總進線回路（或重要負荷的出線）的電量、負荷趨勢進行了記錄。便于配電維護人員及時掌握用電需求與供電系統負荷占比，確保供電可靠性，為用戶單位的用能權益提供保障。借助該功能，還可分析用能需量的增長趨勢，電力公司的電能比對考核，負荷管理等。

◆記錄實時數據
      SL-ZPL-1000電力節能智控管理系統具有對實時電力參數和歷史電力參數的存儲和管理功能，所有實時采集的數據、順序事件記錄等均可保存到實時數據庫。在監控畫面中能夠自定義需要查詢的參數、查詢的時間段或選擇查詢最近更新的記錄數等，并通過報表方式顯示出來。該功能方便用戶進行事故追溯查詢。

◆手機提醒報警
     SL-ZPL-1000電力節能智控管理系統具備遙信報警配置功能，系統能夠?qū)ε潆娀芈窋嗦菲鞯姆趾祥l動作進行實時監測并報警。系統報警時能夠進行手機語音提示，自動推送報警畫面。


◆工程師工作站
      SL-ZPL-1000電力節能智控管理系統可以實時顯示接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構，可在線診斷系統網絡通訊狀態，發生網絡故障時能自動在屏幕上顯示故障單元和故障部位。從而方便系統維護人員實時掌握現場各設備的通訊狀態，對出現異常的設備及時維護，保證系統的穩定運行。

◆電能質量分析
      SL-ZPL-1000電力節能智控管理系統結合線下通過一定的檢驗手段，例如：質量統計分析、質量跟蹤、趨勢評估、越線警告、電能質量報告、交互式的質量數據查詢工作等，對電能在各種能源介質進行質量控制，平衡能源介質品質與產品成本的矛盾。

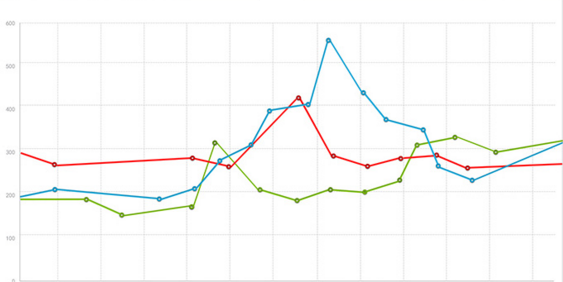

電 流 趨 勢 圖


◆用戶權限管理
      SL-ZPL-1000電力節能智控管理系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行維護管理提供可靠的安全保障。
      SL-ZPL-1000電力節能智控管理系統可將用戶的級別分為操作工、班長、工程師、總經理這四個等級，每個等級可以單獨賦給不同的操作權限，包括進入運行、退出運行、數據查詢操作、報表管理。系統管理員為最高等級用戶，高一級的用戶可以添加、刪除下一級別的用戶。

SL-ZPL-1000電力節能智控管理系統及電能服務一體化解決方案，針對企業所關心的八大常見問題分析;
      通過在線全天候自動監測用電用戶的線損、功率因數、每路過流、變壓器超溫，變壓器負載是否匹配、三相電流電壓是否平衡、有無人為浪費或人為竊電行為及諧波等八大問題，并在云端數據自動形成電能分、時、日、月、年曲線圖，自動分析、建模，自動巡檢、自動鎖定故障點并報警，及時處理故障，減少因以上問題所帶來對企業正常生產的影響，為企業安全生產保駕護航。

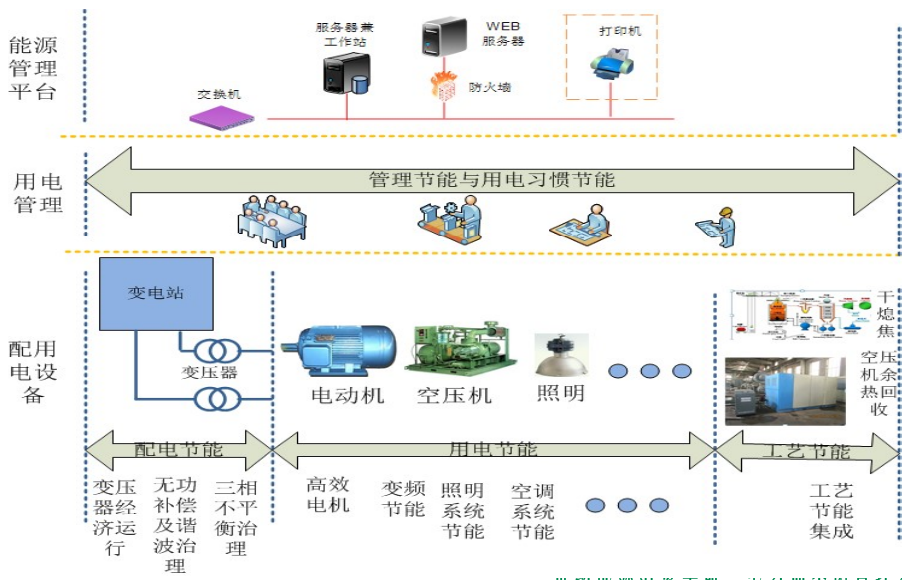

電力智控管理系統及電能服務一體化解決方案

◆線損
       用戶企業在新建項目時，為追求生產時效性，往往容易忽視高壓變配電線路架設的性價比，會盲目追求開工，只要能滿意一般的生產需求，就將就使用，這對企業的生產成本，設備的安全使用都埋下了隱患，線損值的正常范圍為：線損值≤5%，SL-ZPL-1000電力節能智控管理系統通過在線采集回路計量數據，通過后臺計算，比對，生成報表，同時存儲在云服務器中，及時提醒用戶通過手機端查看，同時發現問題，解決問題，保證企業用電節能。
◆線損產生的原因
       線損一般由以下原因產生：輸電線路老舊，線徑太小，滿足不了電壓電流通過的最大要求；企業生產負荷猛增，原有的導線負荷過大。
◆線損后果
      線損值過大帶來最直接的損失表現為企業用電成本增加，電費巨增，嚴重線損會加快導線使用壽命劇減，加重企業的成本投資，甚至引發火災并燒毀電氣設備，讓企業生產中斷，造成巨大的經濟損失。
◆線損解決方案
      SL-ZPL-1000電力節能智控管理系統在自巡檢過程中發現了線損問題后，會通過手機提醒用戶，根據SL-ZPL-1000電力節能智控管理系統的設計標準和要求，會提供針對性強的最佳優化方案，如：更換導線、負荷控制等。
◆功率因數
       用戶企業在用電過程中，往往因生產的季節性，負載開啟的時差，甚至負載的不匹配，電感性設備過多（如：異步電機，變壓器等）、諧波重都會導致功率因數低下。功率因數值正常范圍為：cos∮≥0.9。
◆功率因數低下的后果
      ●供電部門罰款
      ●用電網絡線損大幅增加，電氣設備輸出能力下降，造成生產不正常。
      ●電費支出增加
◆功率因數低下解決方案
       SL-ZPL-1000電力節能智控管理系統在自巡檢過程中發現了功率因數低下的問題后，會通過手機提醒用戶，根據SL-ZPL-1000電力節能智控管理系統的設計標準和要求，會提供針對性強的最佳優化方案，如：加裝電力電容柜進行補償、負荷控制、優化變壓器等。
◆每路過流
      用戶企業在用電過程中，因線路負載過大，沒有自動監測系統，未及時發現設備超溫，過壓、過流、過載等，都會產生每路過流。
◆每路過流后果
      ●設備處于危險運行中，易發生設備損毀或使用壽命大大縮短。
◆每路過流解決方案
      SL-ZPL-1000電力節能智控管理系統自動不間斷監控，管理，能及時發現每路過流的問題，讓企業準確把握電流情況，杜絕危害。
◆變壓器超溫與變壓器負載不匹配
      用戶企業在當初設計變壓器容量時就有問題或以后生產量做大調整負荷產生的問題。
◆變壓器超溫與變壓器負載不匹配后果
       ●大馬拉小車，則變損增加，功率因數下降。
       ●小馬拉大車，則變損增加，變壓器壽命嚴重下降，如溫度每超過上限標準10度，則壽命減一半。
       ●企業電費增加，生產不安全。
◆變壓器超溫與變壓器負載不匹配解決方案
       SL-ZPL-1000電力節能智控管理系統在自巡檢過程中發現了變壓器超溫與變壓器負載不匹配后，會提醒用戶企業，通過變壓器的擴容或降容變壓器，減少基本電費，保障變壓器最佳經濟運行區間，效率最大化，杜絕電氣安全隱患。
◆三相不平衡
       用戶企業因電工操作不當，電氣設備搭線不科學，導致某一相上的負荷過大，各相搭載負荷（空調、熱水器、電腦照明燈等）不均衡，都會產生三相不平衡。
◆三相不平衡后果
       ●用電設備如三相電動機的輸出功率下降，電機過熱，變壓器工作容量下降，回路中有大量零線電流。
       ●線損大量增加，開關易燒毀。
       ●電費支出增加
◆三相不平衡解決方案
       SL-ZPL-1000電力節能智控管理系統在自巡檢過程中發現了三相電流電壓不平衡后，通過后臺建模分析，及時提醒用戶企業，發出預警信號，讓企業調整，為企業節能提供依據，同時避免因三相不平衡引起的電氣火災，保證電氣設備的正常使用，為企業的安全連續生產保駕護航。
◆諧波嚴重
用戶企業在生產過程中大量使用改變公頻的設備（電腦，變頻器、電弧爐、UPS電源、）太多或功率很大，都造成大量諧波。
◆諧波后果
       ●電容設備過熱燒毀，接線頭加速氧化，造成接觸不良。
       ●儀表讀數不準，繼電器誤動作。
       ●降低功率因數，增加線損，變損等。
       ●電器設備噪音太大，振動，電磁污染。
       ●電費支出增加（諧波加5%，線損增加1倍）。
◆諧波解決方案
       SL-ZPL-1000電力節能智控管理系統在自巡檢過程中發現了諧波問題后，會通過手機APP發送提醒信號，讓企業及時得知，通過加裝濾波器等相關設備，治理諧波，保障企業的精密儀器正常使用，降低企業對精密儀器的投資成本，提高生產率益。
◆用電管理不科學或有缺漏
       用戶企業沒有自動監測系統或沒有電氣專工，同時在用電管理上不科學，甚至存在“跑、冒、漏、滴”或竊電或人為浪費
◆后果：
       ●電機空轉（多達60%-70%無功消耗）變壓器空載或過低負載（無功功率是滿載時的3倍）。
       ●生活區每家每戶用電監控，學校對學生宿舍用電監控。
       ●電費支出增加。
       ●多繳電費，增加生產成本。
       ◆用電管理不科學或有缺漏解決方案
       加裝SL-ZPL-1000電力節能智控管理系統，通過系統不間斷的自巡查，自巡檢，通過系統的多功能報表，建模分析，對用電每一環節的監測保護，做到科學管理，科學用電，節能可視化用電，提升企業能源效率，為企業節能生產保駕護航。

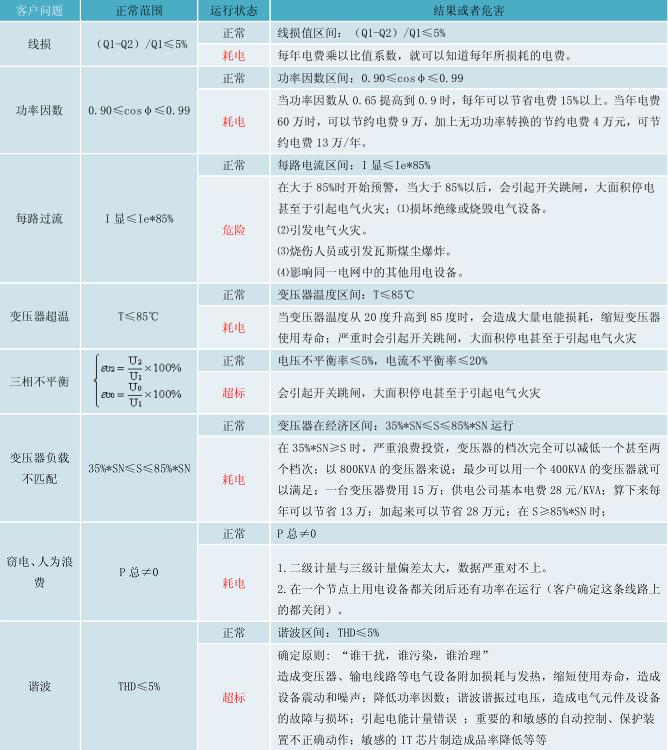

SL-ZPL-1000電力節能智控管理系統八大應用一覽表
